Innealra próiseála feadáin Tagraíonn sé do chatagóir leathan de threalamh tionsclaíoch a úsáidtear chun láimhseáil feadáin miotail, píopaí agus próifílí ó amhábhar go comhpháirt críochnaithe a ghearradh, a lúbadh, a fhoirmiú, a chamfer, a chríochnú agus a uathoibriú. Tá sé mar chnámh droma déantús feadáin bheachtais ar fud na dtionscal feithicleach, aeraspáis, HVAC, feiste leighis, tógála agus fuinnimh. , i gcás ina gcaithfidh comhpháirteanna an fheadáin lamháltais tríthoiseach daingean a chomhlíonadh, caighdeáin cháilíochta dromchla, agus ceanglais ard toirte táirgthe ag an am céanna.
Comhtháthaíonn innealra próiseála feadáin nua-aimseartha rialú CNC, córais tiomáint servo, agus uathoibriú inlíne chun oibríochtaí láimhe nó leathláimhe a athsholáthar le próisis in-athdhéanta, ardluais a laghdaíonn ionchur saothair, dramhaíl ábhair, agus costas in aghaidh na coda. Is féidir le líne próiseála feadáin iomlán feadán coiled amh nó díreach a ghlacadh agus comhpháirteanna críochnaithe, iniúchta a sheachadadh réidh le haghaidh táthú nó cóimeála - go léir laistigh de shreabhadh oibre comhtháite amháin.
Cúig Chatagóir Croí d'Innealra Próiseála Feadáin
Tá innealra próiseála feadáin eagraithe i gcatagóirí speisialaithe, gach ceann acu ag tabhairt aghaidh ar chéim ar leith den sreabhadh oibre monaraithe feadáin:
Sraith Foirmithe Píobáin agus Próifíl
Clúdaíonn an tsraith seo meaisíní a mhúnlaíonn stiall árasán nó skelp ina feadáin bhabhta, cearnacha, dronuilleogacha nó saincheaptha trí phróiseas foirmithe rolla leanúnach. Táirgeann muilte feadáin sa chatagóir seo feadán táthaithe ag luasanna 20-120 méadar in aghaidh an nóiméid ag brath ar ábhar agus tiús bhalla, rud a fhágann gurb iad an trealamh tréchur is airde sa slabhra táirgthe feadáin. Úsáidtear iad chun an feadán amh a oibríonn gach innealra próiseála iartheachtacha a dhéanamh leis.

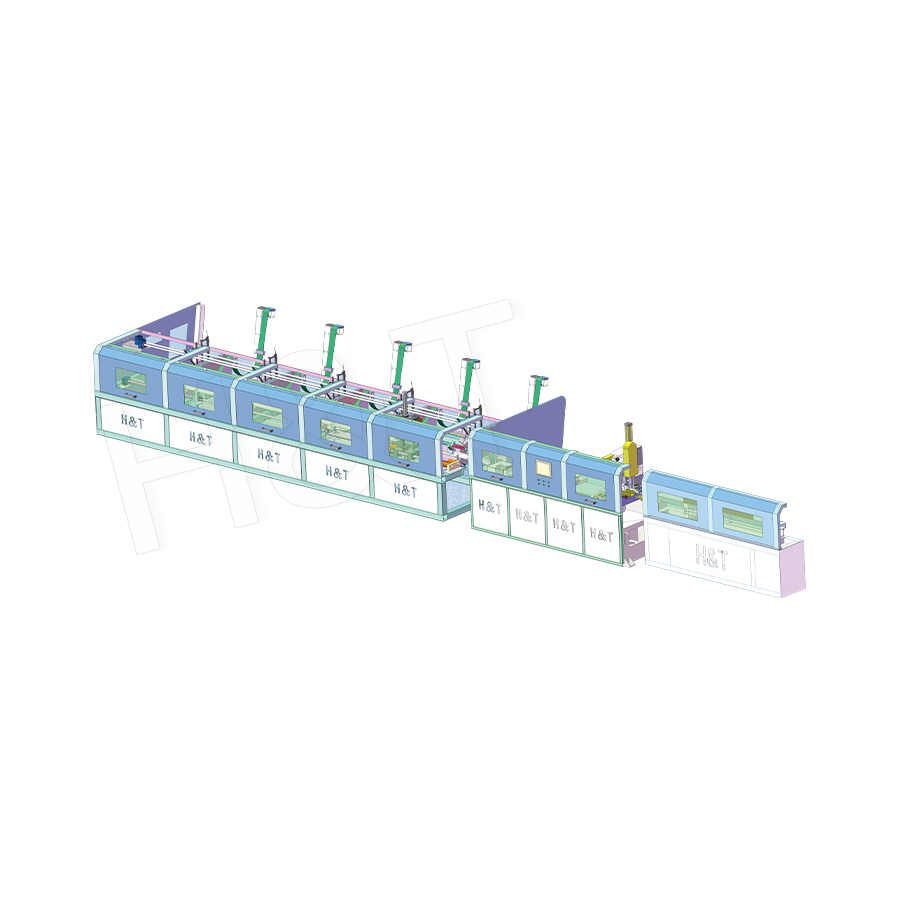

Sraith Uathoibriú Líne Táirgeadh
Ceanglaíonn trealamh sraith uathoibrithe meaisíní próiseála aonair i línte táirgeachta comhtháite, ag láimhseáil beathú ábhar, aistriú, treoshuíomh, maolánú, agus aschur gan idirghabháil láimhe idir stáisiúin. Áirítear leis an gcatagóir seo córais bheathú feadáin uathoibríocha, aonaid aistrithe róbatacha, lódairí cuachta, agus córais um chomhtháthú iompair. Féadann uathoibriú dea-dheartha an tréchur líne a mhéadú 40–70% agus riachtanais dhíreacha saothair a laghdú 60–80% i gcomparáid le meaisíní aonair de láimh.

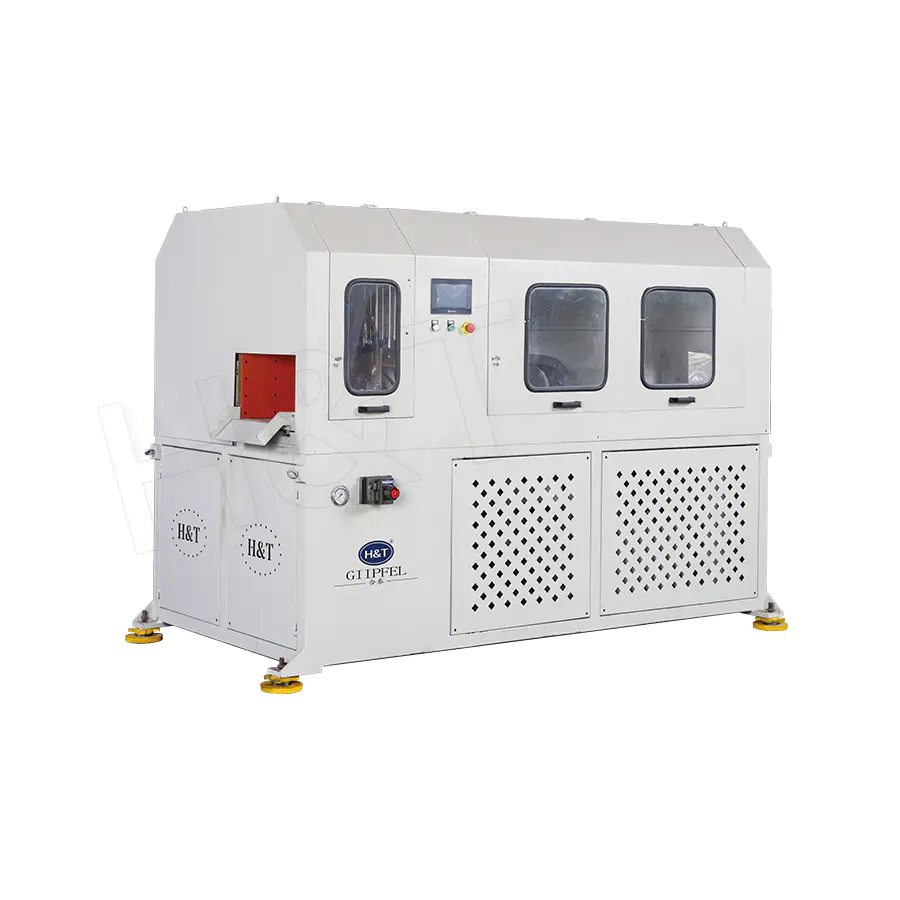

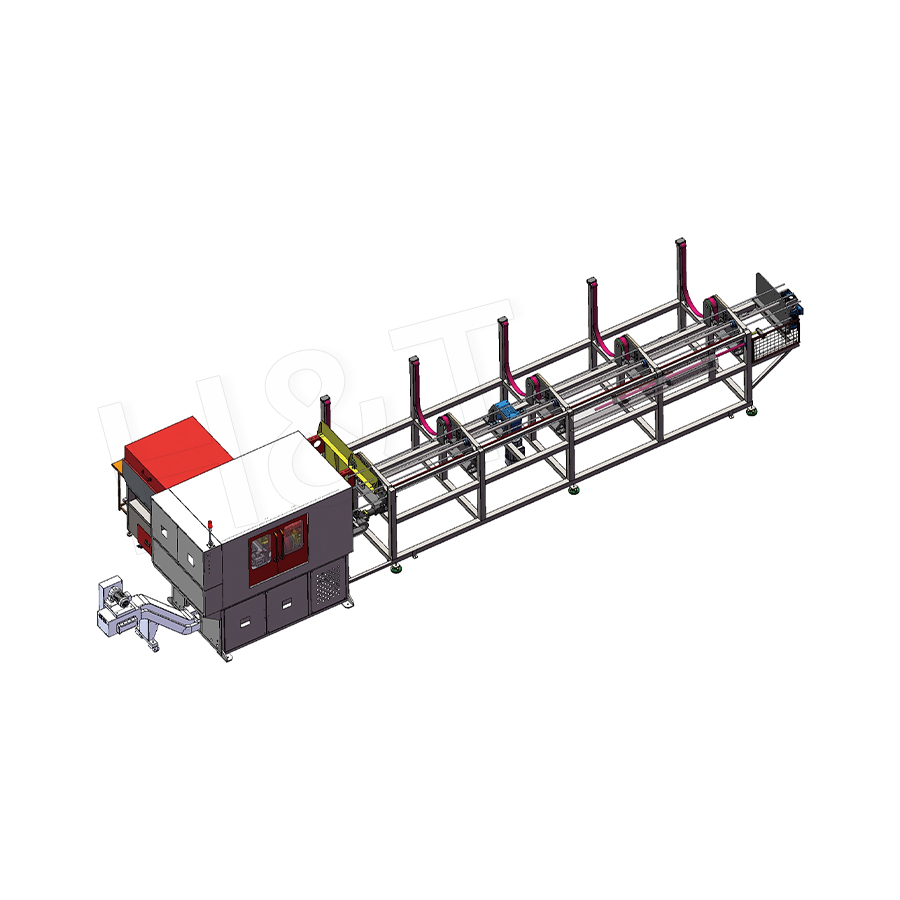

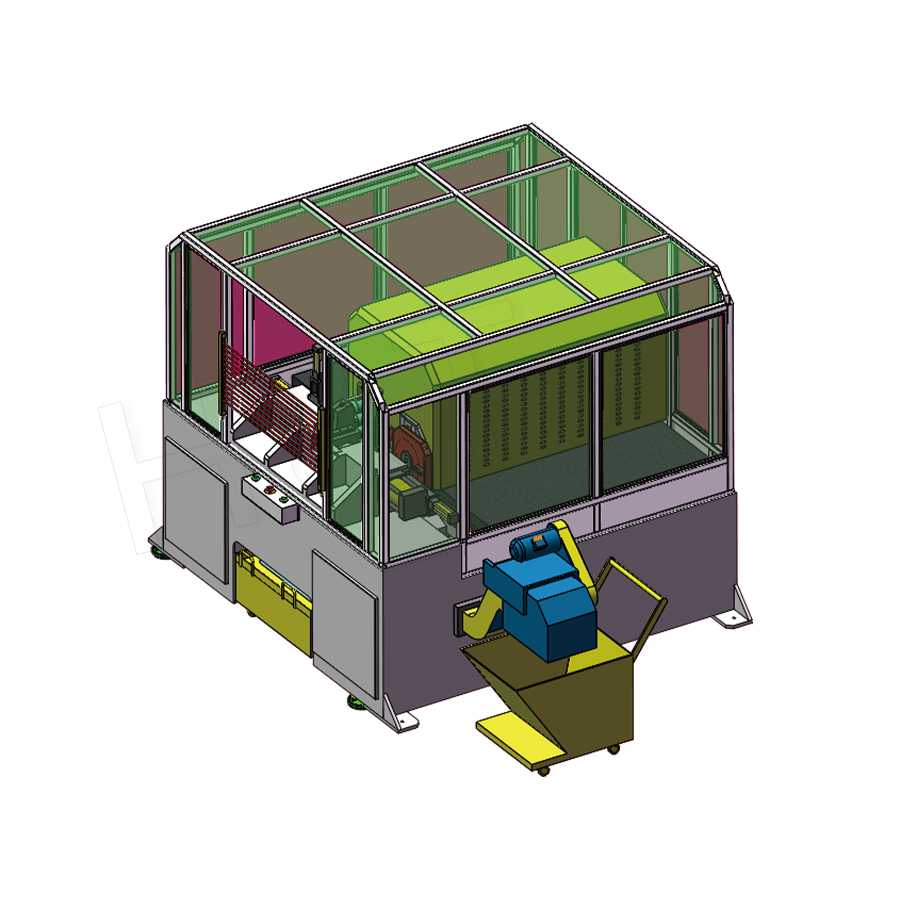

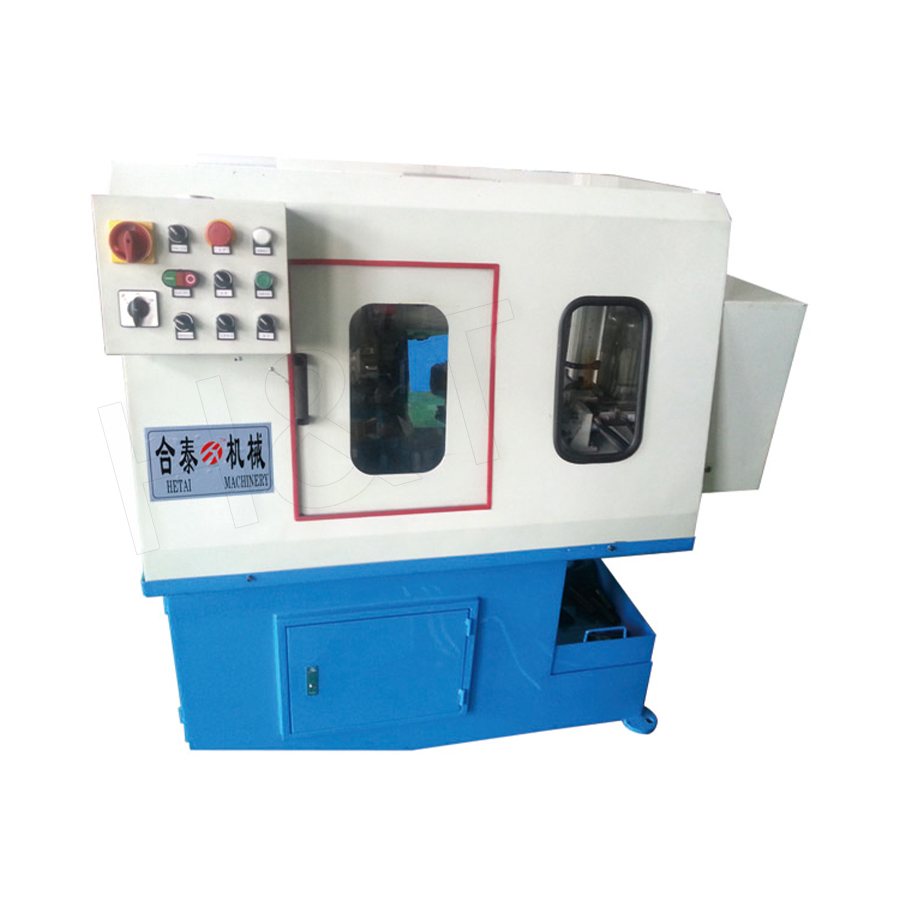

Gearradh Tube agus Sraith Chamfering
Áirítear sa tsraith seo sábha miotail ciorclach (leath-uathoibríoch agus go hiomlán uathoibríoch), sábha fuar, agus línte comhtháite gearrtha-chamfering a ghearrann feadáin go faid bheacht agus a ullmhaíonn aghaidheanna deiridh ag an am céanna le haghaidh táthú, snáithithe nó cóimeála. Cruinneas gearrtha de ±0.05 mm agus chamfering go dtí céimseataí caighdeánacha prep weld (cosúil le bevel 37.5 ° in aghaidh an ASME B16.25) is cumais chaighdeánach na sraithe seo.

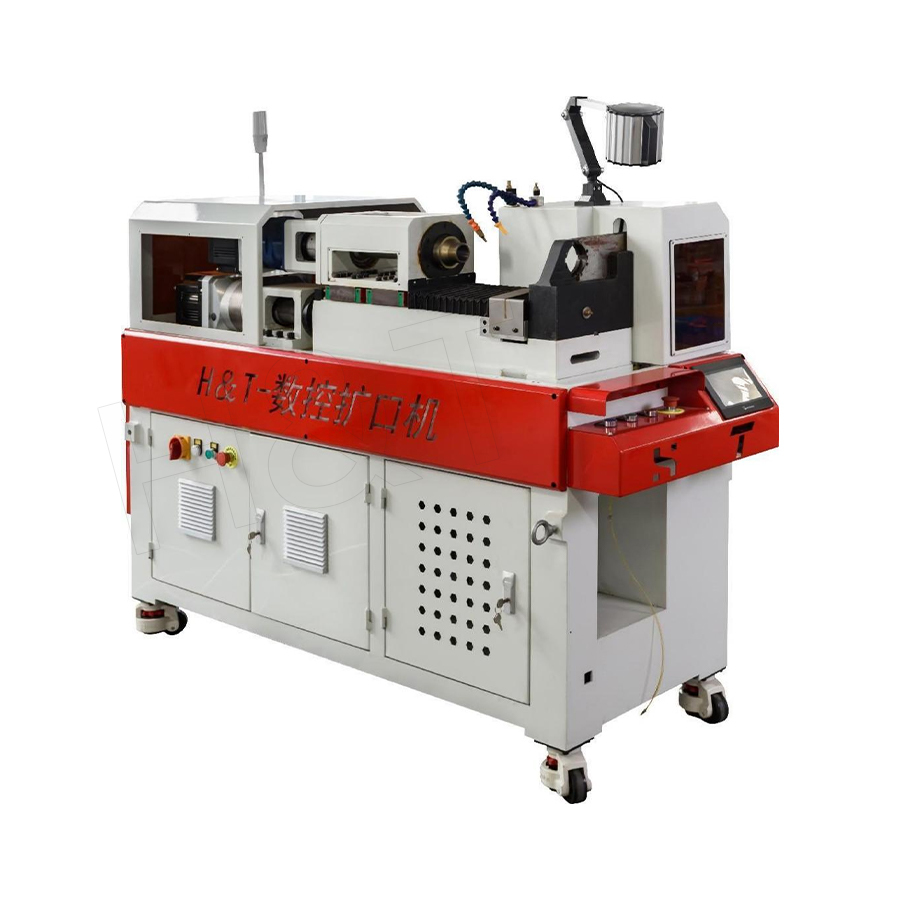

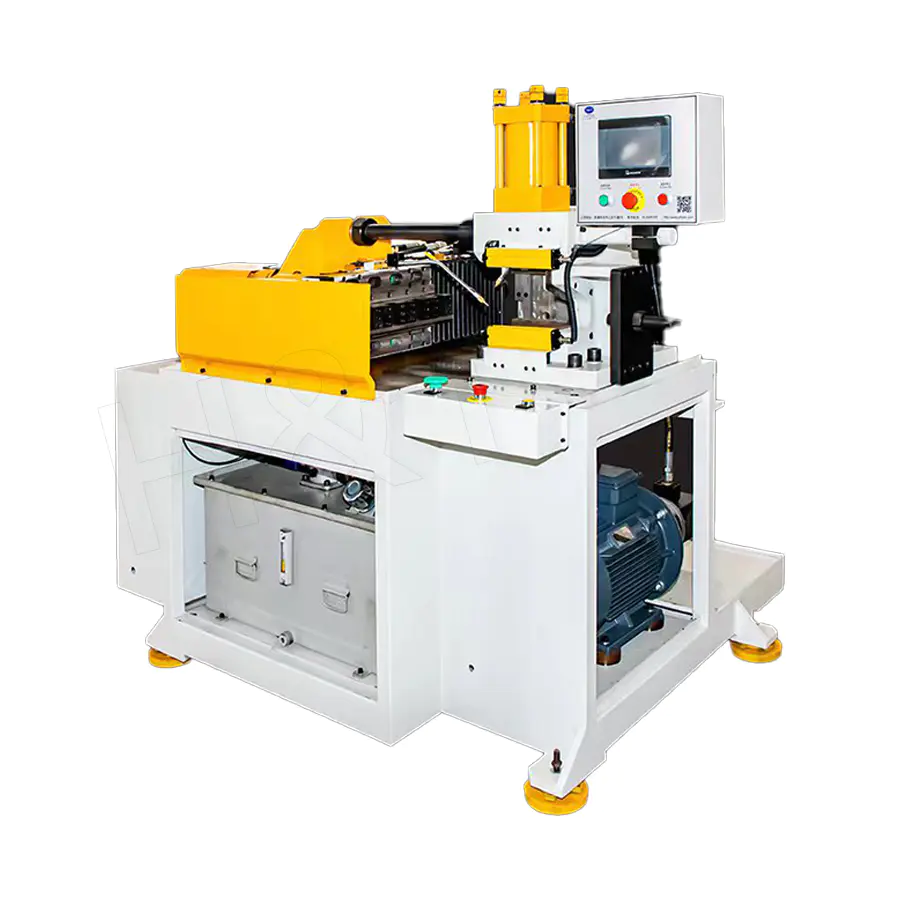

Sraith Foirmiú Deireadh Tube
Leathnaíonn meaisíní foirmithe deiridh, laghdaítear, flare, coirníní, nó foircinn fheadáin swage go céimseata ar leith a theastaíonn le haghaidh naisc bhrú-oiriúnach, feisteas comhbhrú, cúpláin hiodrálacha, agus hailt struchtúracha. Is féidir le foirmitheoirí deiridh hiodrálach aon-stróc oibríocht fhoirmithe a chur i gcrích i faoi 3 soicind in aghaidh an deireadh feadán , ag cur ar chumas táirgeadh ard-toirte de chomhpháirteanna líne sreabhach feithicleach agus naisc HVAC.

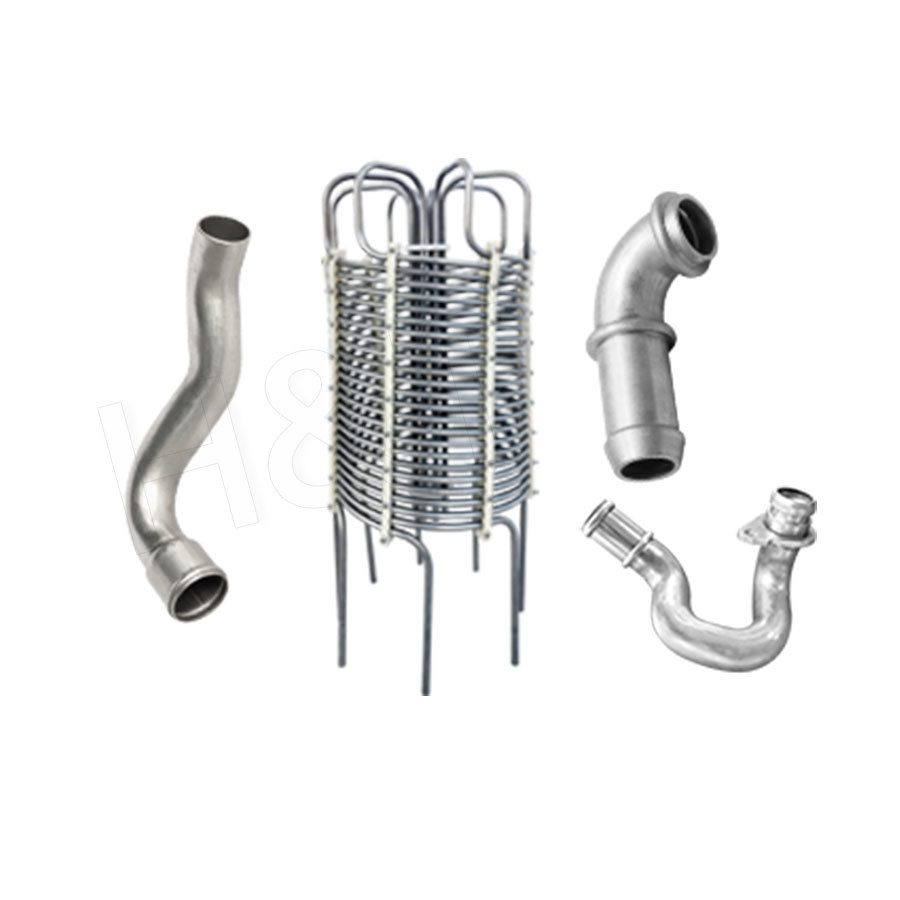

Monarú Feistis Feadáin Beachtais
Clúdaíonn an chatagóir speisialaithe seo innealra atá tiomnaithe do mhonarú feisteas beachta — uillinn, tíonna, laghdaitheoirí, cúpláin agus clúidíní — a nascann rannóga feadáin i gcórais sreabháin, gháis agus struchtúracha. Comhcheanglaíonn na meaisíní seo foirmiú fuar, líníocht dhomhain, rollta snáithe, agus cumais iniúchta chun feistis a tháirgeadh a chomhlíonann caighdeáin tríthoiseach mar ISO 4200, ASME B16.9, agus DIN 2605.
Buntáistí Buntáistí Innealra Próiseála Feadáin CNC Nua-Aimseartha
| Buntáiste | Sochar Praiticiúil | Gnóthachan Feidhmíochta Tipiciúil |
|---|---|---|
| Rialú servo CNC | Cruinneas in-athdhéanta thar rith iomlán an táirgeachta | Atrialltacht toise ±0.05–0.1 mm |
| Stóráil agus athghairm clár | Athrú tapa idir cineálacha páirteanna | Athrú de láimh i 5-15 nóiméad vs uaireanta de láimh |
| Uathoibriú inlíne | Táirgeadh leanúnach gan fhoireann | Laghdú 60-80% ar shaothar díreach |
| Gearradh agus foirmiú comhtháite | Níos lú céimeanna láimhseála, níos lú damáiste idirphróisis | Laghdú 20-40% ar fhardal WIP |
| Bainistíocht teasa agus creathadh | Cosc ar dhífhoirmiúchán teirmeach dromchlaí gearrtha | Ciorruithe gan burr, saolré uirlisithe leathnaithe |
Conas a Feidhmíonn Líne Phróiseála Feadáin Ghnáthúla
Comhtháthaíonn sreabhadh oibre próiseála feadán iomlán catagóirí meaisíní iolracha in ord:
- Ionchur amhábhar: Déantar feadáin dhíreacha nó cornaí díreacha a luchtú isteach sa líne trí bhíthin friothálacha cuachta nó decoilers; scarann agus treoraíonn an córas uathoibrithe feadáin aonair le haghaidh próiseála iartheachtacha.
- Gearradh ar fhad: Téann feadáin tríd an tsraith ghearrtha — sábh ciorclach uathoibríoch nó fuarshábh — áit a ngearrtar go faid ríomhchláraithe iad le cruinneas ±0.05 mm agus go ndéantar iad a chamfer ag an am céanna ar cheann amháin nó ar an dá cheann.
- Foirmiú deiridh: Aistrítear feadáin gearrtha chuig meaisíní foirmithe deiridh ina ndéantar foircinn an fheadáin a leathnú, a laghdú, a flared, nó a feirbeadh de réir na céimseata feisteas atá ag teastáil don tionól deiridh.
- Lúbadh (má theastaíonn): I gcás comhpháirteanna óna dteastaíonn céimseata cuartha - píobáin sceite, línte hiodrálacha, naisc HVAC - téann feadáin trí mheaisíní lúbthachta ceann amháin nó ceann dúbailte CNC a fheidhmíonn cosáin lúbthachta 3D cláraithe. Tá fás suntasach tagtha ar an margadh domhanda don trealamh seo, agus tá meaisíní lúbthachta feadán CNC ón tSín anois glactha go forleathan ag monaróirí ar fud na hEorpa, Meiriceá Thuaidh, agus Oirdheisceart na hÁise as a gcuid meascán de chruinneas, iontaofacht agus praghsáil iomaíoch.
- Cigireacht agus aschur: Gabhann comhpháirteanna críochnaithe trí fhíorú tríthoiseach (tomhas léasair nó tomhsaire dul/gan dul) agus bailítear iad, déantar iad a chomhaireamh agus a phacáistiú le seachadadh nó le haistriú chuig an stáisiún táthú nó tionóil.
Tionscail a Bhraith ar Innealra Próiseála Feadáin
- Déantúsaíocht feithicleach: Éilíonn córais sceite, línte breosla agus coscánaithe, feadáin struchtúracha fonnaidh, naisc aerchóirithe, agus comhpháirteanna rolla-chliabháin próiseáil feadáin ard-toirte, cruinneas — d’fhéadfadh go mbeadh gá le hardán feithicle aonair. 150-300 comhpháirteanna aonair feadáin
- HVAC agus cuisniúcháin: Copar agus cóimeáil feadán alúmanaim lúbadh, bladhmadh, agus feistiú le haghaidh aerchóirithe agus malartóirí teasa; Is minic a sháraíonn ceanglais toirte san earnáil seo na milliúin comhpháirt feadáin in aghaidh na bliana ag gléasra amháin
- Aeraspáis: Feadánra hiodrálacha tíotáiniam agus cruach ard-chóimhiotail, línte córais breosla, agus próifílí struchtúracha a éilíonn an cruinneas is airde agus inrianaitheacht ábhar iomlán
- Feistí leighis: Feadánra cruach dhosmálta agus tíotáiniam le haghaidh uirlisí máinliachta, trealamh ionscópachta, agus córais seachadta ionchlannáin a éilíonn lamháltais thar a bheith mín agus próiseáil chomhoiriúnach don seomra glan
- Fuinneamh agus ola & gás: Píobáin phróisis, feadánra ionstraimíochta, agus spóil líne hiodrálach fomhuirí a éilíonn cumas trastomhais mór agus comhoiriúnacht cóimhiotail speisialaithe
- Troscán agus tógáil: Codanna log struchtúracha, córais ráillí láimhe, agus próifílí feadáin ailtireachta gearrtha, mitered, agus deireadh-foirmithe le haghaidh cóimeála díreach
Roghnú an Innealra Próiseála Feadáin Ceart: Príomhchritéir
Ábhar Tube agus Raon Trastomhas
Tá gach meaisín próiseála feadán rátáil le haghaidh cineál ábhar sonrach agus raon trastomhas seachtrach. Tá cruas, insínteacht, agus tréithe springback éagsúla ag cruach carbóin, cruach dhosmálta, alúmanam, copar agus tíotáiniam a chinneann an fórsa meaisín riachtanach, sonraíocht uirlisí agus paraiméadair phróisis. Deimhnigh go gclúdaíonn aon mheaisín atá á bhreithniú an trastomhas iomlán agus raon tiús bhalla do tháirgeadh pleanáilte reatha agus gar-théarma sula gceannaítear é.
Riachtanais Toirt Táirgeachta agus Am Rothaíochta

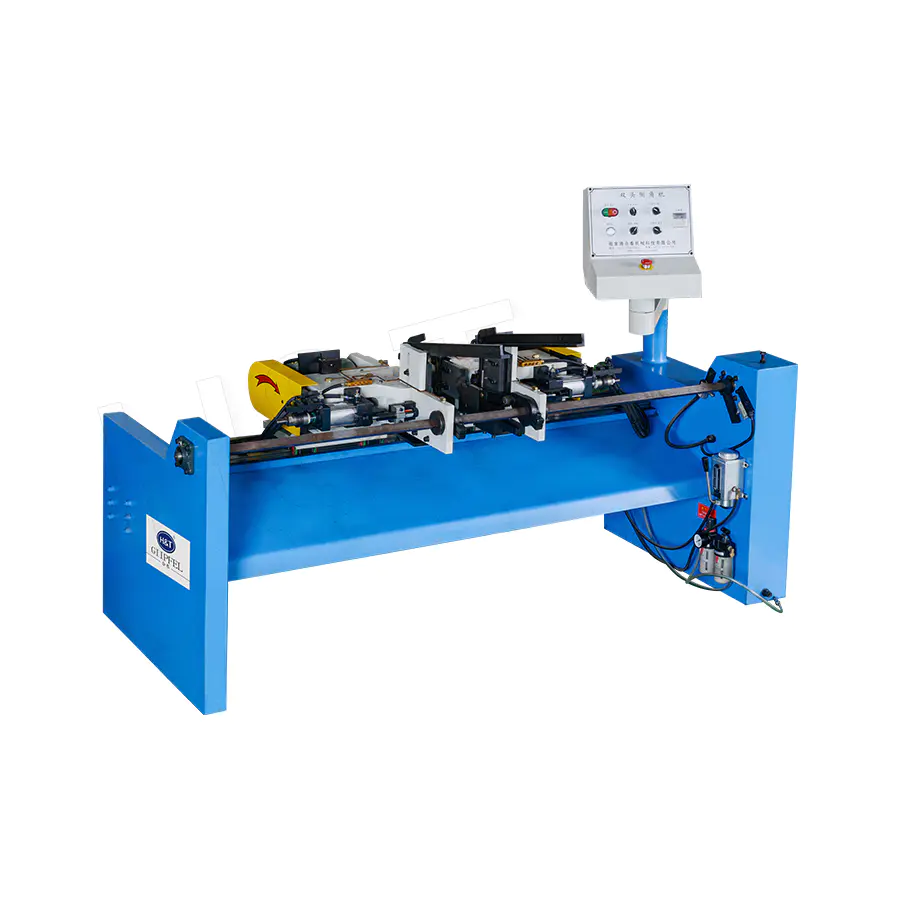

Meaitseáil cumas ama rothaíochta an mheaisín le d'aschur laethúil riachtanach. Mar shampla, meaisín chamfering ceann dúbailte a phróiseáil an dá fheadáin chríochnaíonn ag an am céanna i 5-8 soicind in aghaidh na coda táirgeann sé 400-700 páirteanna in aghaidh na huaire - oiriúnach le haghaidh toirteanna bliantúla de roinnt milliún páirteanna in aghaidh na bliana. I gcás toirteanna níos ísle agus a n-athraítear táirgí go minic, d'fhéadfadh meaisín ceann amháin le socrú níos tapúla agus níos simplí táirgiúlacht iomlán níos fearr a sheachadadh in ainneoin tréchur buaic níos ísle.
Leibhéal Uathoibrithe agus Riachtanais Chomhtháthaithe
Smaoinigh ní hamháin ar an meaisín féin ach ar a nascacht le trealamh in aghaidh an tsrutha agus le sruth. Ba cheart go dtacódh meaisíní próiseála feadáin CNC le prótacail chaighdeánacha cumarsáide tionsclaíochta (m.sh. Ethernet/IP, PROFINET, nó OPC-UA) le comhtháthú le córais MES monarchan agus láimhseáil róbait. Teastaíonn céimeanna aistrithe láimhe ó mheaisíní nach bhfuil in ann cumarsáid a dhéanamh le trealamh cóngarach dóibh a thagann chun bheith ina scrogaill i línte uathoibrithe eile.
Maidir le ceannaitheoirí a dhéanann meastóireacht ar roghanna foinsithe, tá earnáil meaisín lúbthachta feadán CNC sa tSín tar éis aibiú go mór le deich mbliana anuas. Táirgeann monaróirí tosaigh na Síne meaisíní anois a chomhlíonann nó a sháraíonn tagarmharcanna idirnáisiúnta cruinneas agus iontaofachta, a thairgeann HMI iomlán Béarla agus doiciméadú iomlán, agus a sholáthraíonn tacaíocht iar-díolacháin dhomhanda - rud a fhágann gur rogha phraiticiúil iad d’fhoirne soláthair atá ag lorg trealamh cumasach ar chostas caipitil 30-50% níos ísle ná meaisíní coibhéiseacha de dhéantús an Iarthair.
Costas Uirlisí agus Solúbthacht um Athrú
Maidir le timpeallachtaí táirgeachta a bhfuil meascán leathan táirgí acu, tá costas agus am aistrithe uirlisí chomh tábhachtach le costas aonaid an mheaisín. Laghdaíonn córais uirlisí mear-athraithe, comhéadain chaighdeánaithe uirlisí, agus leabharlanna móra clár ar bord an costas éifeachtach in aghaidh na coda i dtimpeallachtaí táirgthe measctha.
Ceisteanna Coitianta Maidir le Innealra Próiseála Feadáin
Cad é an difríocht idir meaisíní próiseála feadán NC agus CNC?
Úsáideann meaisíní NC (Rialú Uimhriúil) rialú lúb oscailte nuair a eisítear orduithe chun haiseanna a thiomáint gan fíorú aiseolais suímh fíor-ama. Úsáideann meaisíní CNC (Rialú Uimhriúil Ríomhaireachta) rialú servo lúb dúnta a dhéanann comparáid leanúnach idir suíomhanna ordaithe agus aiseolais ionchódóra iarbhír agus a cheartaíonn diallais i bhfíor-am. Go praiticiúil, seachadann meaisíní CNC lamháltais níos déine, cúiteamh níos fearr ar chúl an earraigh, cumas insamhalta cosáin 3D, agus logáil sonraí le haghaidh inrianaitheachta cáilíochta - rud a fhágann gurb iad an caighdeán le haghaidh monarú feadáin bheachtais.
An féidir le líne táirgeachta amháin trastomhais agus ábhair ilfheadáin a láimhseáil?
Sea, le tacair uirlisí cuí. an chuid is mó Meaisíní próiseála feadán CNC atá deartha le daingneáin inchoigeartaithe, uirlisiú idirmhalartaithe, agus paraiméadair in-ríomhchláraithe a cheadaíonn raon trastomhais feadáin agus ábhar a phróiseáil ar an meaisín céanna. Is é an príomhriachtanas ná go dtagann gach táirge laistigh den raon beartaithe laistigh de chumas rátáilte an mheaisín le haghaidh OD, tiús bhalla, agus cruas ábhair. Is gnách go mbíonn athrú idir méideanna feadáin i gceist 15-45 nóiméad d'oibreoir oilte ar mheaisín CNC dea-dheartha.
Cé chomh tábhachtach is atá bainistíocht an chuisnithe in oibríochtaí gearrtha feadáin?
Tá bainistíocht an chuisnithe ríthábhachtach do cháilíocht ghearrtha agus do shaol na huirlise. Gineann gearrtha gan chuisnithe leordhóthanach teas a chruaíonn nó a ocsaídíonn an dromchla gearrtha, a tháirgeann burrs a dteastaíonn oibríochtaí breise díbhurúcháin uathu, agus a laghdaíonn go mór saol na lann chonaic - go minic faoi fhachtóir 3-5 × i gcomparáid le gearradh a fhuaraítear i gceart. Úsáideann sábha ciorclach uathoibríocha nua-aimseartha ceo ola nó córais chuisnithe intuaslagtha in uisce le monatóireacht uathoibríoch ar thiúchan chun na coinníollacha gearrtha is fearr a choinneáil ar feadh an rith táirgthe.
Cén chothabháil atá ríthábhachtach chun innealra próiseála feadáin a choinneáil cruinn le himeacht ama?
Is iad seo a leanas na tascanna cothabhála is tábhachtaí ar fud na gcatagóirí meaisín próiseála feadáin go léir: lubrication rialta ráillí treorach agus meicníochtaí tiomána (sreabhadh suímh a chosc), monatóireacht ar cháilíocht sreabhán hiodrálach (is é éilliú sreabhán an phríomhchúis le teipeanna córais hiodrálacha i meaisíní foirmithe lúbthachta agus deiridh), iniúchadh uirlisí roimh gach rith táirgeachta (táirgeann uirlisí caite páirteanna neamhfhulaingt nach féidir a bhrath go dtí an tréimhse iartheachtach tomhais, agus trealamh ríomhchóimeála geoiméadrach a fhíorú). fanacht laistigh den tsonraíocht.
Treo Innealra Próiseála Feadáin sa Todhchaí
Tá an tionscal innealra próiseála feadáin ag teacht chun cinn go tapa i dtrí threoir a shaineoidh cumas trealaimh thar na deich mbliana atá romhainn:
- Uathoibriú lán-soilse: Trí róbait chomhoibríocha (cóbanna) a chomhtháthú le haghaidh luchtú agus díluchtú feadáin, in éineacht le córais iniúchta cáilíochta fístreoraithe, cumasaítear ritheanna táirgeachta thar oíche gan fhoireann go hiomlán - cumas atá imlonnaithe cheana féin i saoráidí monaraithe feadáin feithicleacha ceannródaíocha.
- Cúpla digiteach agus ionsamhlú próisis: Sula ndéantar comhpháirt feadán nua a bheith tiomanta do tháirgeadh fisiceach, samhlaíonn bogearraí digiteach cúpla an seicheamh iomlán foirmithe agus lúbthachta chun a fhíorú go bhfuil an comhpháirt inmhonaraithe, criosanna imbhuailte féideartha a aithint, agus an seicheamh tairiscint ais a bharrfheabhsú le haghaidh íosmhéid ama timthriall.
- Cothabháil thuarthach atá cumasaithe ag IoT: Cothaíonn braiteoirí ar phríomhchodanna meaisín (brú hiodrálacha, sruth mótair, creathadh, teocht) sonraí fíor-ama chuig ardáin anailíse néil a shainaithníonn lochtanna atá ag forbairt sula n-eascraíonn siad aga neamhfhónaimh neamhphleanáilte — a aistríonn cothabháil ó fhrithghníomhach go dtí réamh-mheastachán agus laghdaítear stadanna neamhphleanáilte suas le 30–50% in áiseanna luath-uchtaitheora
