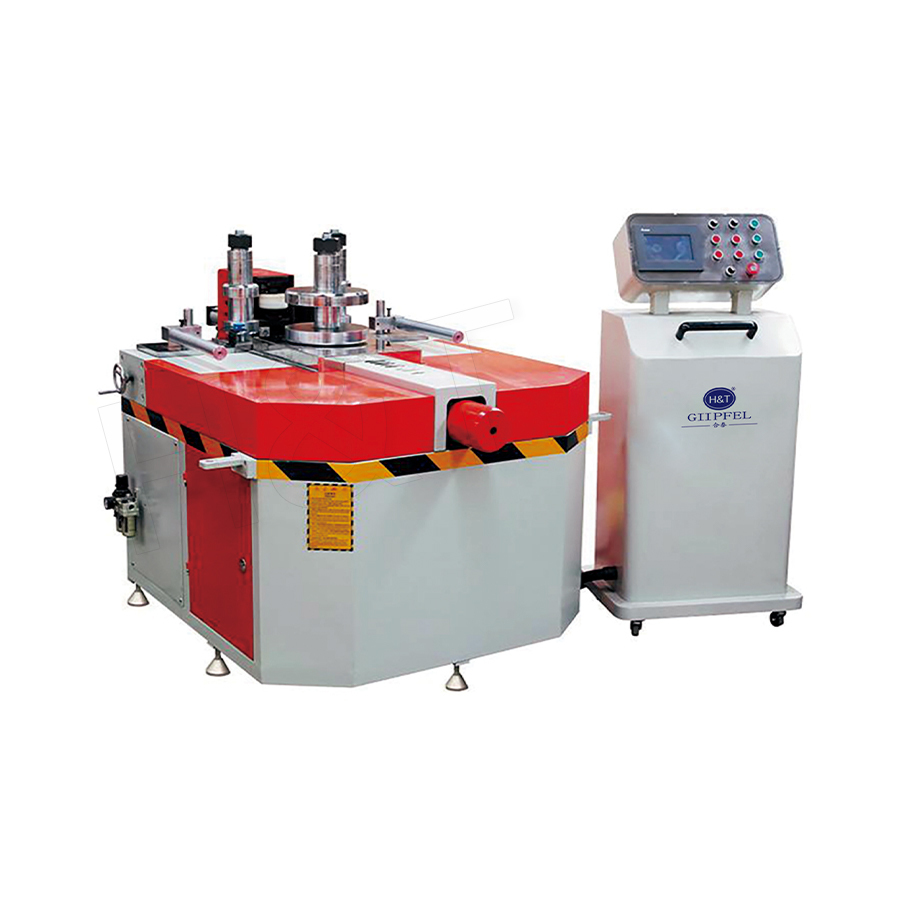

Meaisín Lúbthachta Rollta 3D Is próiseas foirmithe miotail CNC-rialaithe é a úsáideann trí nó níos mó rollóirí inchoigeartaithe go neamhspleách chun próifílí miotail, feadáin nó plátaí a lúbadh go leanúnach i geoiméadracht cuartha casta i spás tríthoiseach. Murab ionann agus traidisiúnta lúbadh rolla 2D - a tháirgeann stua ciorclach simplí i eitleán amháin - rialaíonn Meaisín Lúbthachta Rollta 3D cuaire an phíosa oibre ag an am céanna sna treoracha X, Y, agus Z, rud a chuireann ar chumas cuair spásúlachta a tháirgeadh mar helices, stuanna cumaisc, éilipsí, parabóil, agus cosáin 3D saorfhoirmeacha.
Feidhmíonn na trí rollóirí mar chóras dífhoirmithe forásach: de réir mar a chothaítear an saotharphíosa eatarthu, déantar suíomh gach sorcóir a choigeartú go neamhspleách trí thiomáineann servo faoi rialú CNC, ag giniúint dífhoirmiúchán plaisteach logánta a lúbann an trasghearradh isteach sa sprioc-chosán cuartha. Atrialltacht suíomh sorcóir CNC de thart ar 0.01 mm cuireann sé ar chumas comhpháirteanna ailtireachta, aeraspáis agus struchtúracha casta a bheadh dodhéanta a bhaint amach le trealamh lúbthachta rolla láimhe nó 2D a tháirgeadh.
Conas a Oibríonn Meaisín Lúbthachta Rollta 3D
An Prionsabal Foirmithe Trí-Rolla
I gcumraíocht chaighdeánach trí-sorcóir, feidhmíonn dhá rollóir mar rollóirí tacaíochta/tiomána (seasta nó inchoigeartaithe ina seasamh) agus is é sorcóir amháin an sorcóir lúbthachta (inchoigeartaithe go hingearach). De réir mar a théann an píosa oibre idir na rollóirí, socraíonn dí-áitiú ingearach an sorcóir lúbthachta ga cuaire áitiúil ag an bpointe teagmhála. Tríd an díláithriú seo a athrú go leanúnach de réir mar a chothaítear an phróifíl, is féidir cuar ga atá inathraithe go leanúnach - seachas stua ga fosaithe - a tháirgeadh ar feadh fad iomlán an phíosa oibre.
Foirmiú Spásúil 3D
Le haghaidh táirgeadh cuar 3D fíor, tá an tionól sorcóir suite ar chóras a cheadaíonn freisin coigeartú cliathánach (Y-ais) agus rothlach (twist) an pointe teagmhála sorcóir de réir mar a chothaítear an phróifíl tríd. Ligeann sé seo an treo lúbthachta a athrú go leanúnach ar feadh fad an workpiece, a tháirgeadh helical, cumaisc-cuartha, agus spásúil casta cruthanna. Déanann an córas CNC gach aiseanna sorcóir a idirshuíomh ag an am céanna, ag aistriú céimseata an chuair sprice 3D isteach i seicheamh tairiscint sorcóir il-ais comhordaithe.
Il-Pas Lúbthachta le haghaidh Radii daingean
I gcás gathanna níos déine ná mar is féidir a bhaint amach i bpas amháin (go hiondúil cóimheasa R/alt-airde níos lú ná 5:1 le haghaidh rannóga struchtúracha), déanann an clár CNC pasanna iolracha a fhorghníomhú le díláithriú sorcóir a mhéadaíonn go hincriminteach, ag lúbadh an phróifíl go dtí an spriocgha de réir a chéile gan ró-bhéim a chur ar an ábhar. Braitheann líon na bpasanna a theastaíonn ar insínteacht an ábhair agus an spriocgha; d'fhéadfadh go mbeadh gá le hailt alúmanaim 3-5 pas , cé go bhféadfadh miotail níos boige an sprioc a bhaint amach i 1–2 phas.
Buntáistí Teicniúla Buntábhachtacha
Ard-Atrialltacht agus Beachtas CNC
Baintear amach in-atrialltacht an tsuímh rollta trí shuíomh sorcóir seirbheach-tiomáinte agus aiseolas ionchódóra 0.01 mm , a aistríonn go comhsheasmhacht ga de níos fearr ná ±0.5% ar fud fad an phróifíl iomláin. Tá an cruinneas seo ríthábhachtach do struchtúir ailtireachta ina gcaithfidh comhpháirteanna cuartha comhionanna teacht le chéile le bearnaí aonfhoirmeacha comhpháirteacha, agus le haghaidh frámaí aeraspáis ina mbíonn tionchar ag diall cuar ar fheidhmíocht aerdinimiciúil.
Strus Iarmhar Íseal agus Cobhsaíocht Toiseach
Toisc Meaisín Lúbthachta Rollta 3D dáileann sé an dífhoirmiúchán lúbthachta de réir a chéile agus go comhleanúnach ar feadh fad na próifíle - seachas é a chur i bhfeidhm ag pointe amháin mar atá i lúbthacht an phreasa - tá an dáileadh struis iarmharach sa chuid críochnaithe níos comhionann agus níos ísle i méid. Mar thoradh air seo cobhsaíocht tríthoiseach níos fearr le himeacht ama, springback laghdaithe tar éis foirmithe, agus riosca níos ísle dífhoirmiúchán moill le linn oibríochtaí táthú nó brataithe le sruth.
Raon Leathan Cineálacha agus Méideanna Próifíle
Freastalaíonn Meaisíní Lúbthachta Rollta 3D ar thrasghearradh leathan de phróifílí struchtúracha agus ailtireachta trí grooves próifíl-mheaitseála nó dromchlaí cothroma a fheistiú ar na rollóirí:
- Feadáin bhabhta agus píopaí (Ø20 mm go Ø500 mm)
- Codanna cearnógacha agus dronuilleogacha log (20×20 go 400×200 mm)
- Cruach uillinn (L30 × 30 go L200 × 200 mm)
- Cruach cainéal (ailt U / C, suas le C300)
- H-beams agus I-beams (suas go dtí HEA 300 agus níos troime ar mheaisíní móra)
- Easbhrúiteáin alúmanam saincheaptha (t-ranna, Z-rannóga, próifílí imbhalla)
- Pláta cothrom (le haghaidh cón agus ceann miasúla a réamhfhoirmiú)
Uathoibriú agus Tomhas Comhtháite
Comhtháthaíonn ardchórais Meaisíní Lúbthachta Rollta 3D tomhas ga ar líne - ag baint úsáide as braiteoirí achair léasair nó áireamháin cuaire bunaithe ar ionchódóirí - a chothaíonn sonraí céimseata cuar fíor-ama ar ais chuig an rialtóir CNC. Déanann an córas suímh sorcóir a choigeartú go huathoibríoch chun diallais a cheartú idir an meán-pas iarbhír agus an ga sprice, gan an meaisín a stopadh. Laghdaíonn an rialú ga lúb dúnta seo rátaí fuíoll ar phróifílí casta ó 5–15% (lúb oscailte) go faoi 1% .
Comparáid: Meaisín Lúbthachta Rollta 3D vs Modhanna Lúbthachta Eile le haghaidh Próifílí
| Critéar | Meaisín Lúbthachta Rollta 3D | Stráice Lúbthachta | Brúigh Lúbthachta |
|---|---|---|---|
| cuair spásúlachta 3D | Tá (cumas dúchais) | Teoranta (bás-srianta) | Níl |
| Cuair ga athraitheacha | Tá (leanúnach) | Teoranta | Níl |
| Uasmhéid próifíle | Mór (HEA 300 ) | Mór | Meánach |
| Rialú Springback | Go maith (lúb dúnta) | Ar fheabhas (<0.5°) | Measartha |
| Costas uirlisithe in aghaidh na próifíle | Íseal (tacair groove sorcóir) | Ard (bás saincheaptha in aghaidh an ga) | Meánach |
| Is fearr le haghaidh | Cuar casta 3D, athróg R | Airc éide fada, springback íseal | Droim scoite gearr |
Feidhmchláir Tionscail Meaisín Lúbthachta Rollta 3D
Foirgníocht Ailtireachta agus Struchtúrtha
Meaisín Lúbthachta Rollta 3D an phríomhtheicneolaíocht chun eilimintí cruach struchtúracha cuartha a tháirgeadh i bhfoirgnimh mhóra, ceannbhrait staidiam, díonta críochfoirt aerfoirt, agus droichid coisithe. I-bhíoma struchtúracha, codanna log, agus próifílí cainéal lúbtha i geoiméadrachtaí helical nó cumaisc-cuartha a úsáidtear go coitianta i staighrí gné, ráillí láimhe cuartha, agus nóid spás-fhráma áit a n-athraíonn an cuar treo sa spás 3D.
Frámaí Feithicleach Feithicleach agus Iarnróid
Leanann áirsí dín, colbhaí fuinneoige, agus ráillí struchtúracha taobh coirp do bhusanna, do charranna iarnróid agus d'fheithiclí sainchuspóireacha cosáin chuair chasta 3D a chloíonn le dromchla dearadh seachtrach na feithicle. Táirgeann Meaisín Lúbthachta Rollta 3D na baill struchtúracha cuartha seo ó easbhrúiteáin alúmanaim nó ó chodanna log cruach i bpas meaisín amháin, le cruinneas ga atá leordhóthanach le haghaidh cóimeála díreach isteach i bhfráma na feithicle gan oibríochtaí feisteas breise.
Longthógáil agus Struchtúir Eischósta
Éilíonn frámaí cabhlach loinge, bíomaí deiceanna cuartha, agus lúba píopaí i struchtúir bharr na n-ardán amach ón gcósta lúbadh mór-gha na codanna cruach trom. Is féidir le Meaisíní Lúbthachta Rollta 3D d'iarratais longthógála codanna suas go dtí a phróiseáil 600 mm × 300 mm le tiús bhalla suas le 30 mm, ag seachadadh na gcuar cumaisc a theastaíonn le céimseata cabhlach na loinge gan an saobhadh teirmeach a bhaineann le lúbadh teasa.
Struchtúir Gréine agus Fuinnimh
Baineann ráillí gléasta cuartha le haghaidh eagair painéil ghréine ar dhíonta cuartha nó aghaidheanna foirgneamh, frámaí nacelle tuirbín gaoithe, agus baill struchtúracha tithíochta córais stórála fuinnimh leas as cumas Meaisín Lúbthachta Rollta 3D próifílí alúmanaim éadroma, cuartha go beacht a tháirgeadh a chloíonn le céimseataí casta dromchla ailtireachta nó innealtóireachta.
Ceisteanna Coitianta Maidir le Meaisín Lúbthachta Rollta 3D
Conas a ríomhtar cuar 3D isteach sa mheaisín?
Is gnách go sainmhínítear céimseata an chuair sprice 3D mar chuar scamall pointe, splíne, nó NURBS i múnla 3D CAD. Déanann bogearraí ríomhchláraithe as líne an chéimseata seo a allmhairiú, déanann sé an cuar a dhíspreagadh i n-orduithe seasamh sorcóir ag eatraimh incriminte beathaithe sainithe, cuireann sé cúiteamh springback i bhfeidhm, agus gineann sé an clár CNC il-ais. Is féidir an clár a bhailíochtú trí insamhalta roimh an gcéad lúbadh fisiceach, ag laghdú scrap an chéad earra ar gheoiméadrachtaí casta.
Cad é an ga lúbtha íosta is féidir a bhaint amach do na codanna struchtúracha?
Maidir le cuid log cearnach cruach struchtúrach caighdeánach (m.sh., RHS 100 × 100 × 5 mm), is é an ga Bend íosta is féidir a bhaint amach trí rollta fuar thart 8-12 × an airde alt (ga lárlíne 800–1,200 mm) gan saobhadh suntasach trasghearrtha. Teastaíonn pasanna iolracha le gathanna níos déine le cóireáil teasa idirmheánach nó úsáid rollta le cúnamh mandrel, atá ar fáil ar mheaisíní speisialaithe.
An dtarlaíonn saobhadh trasghearrtha (ovalization) le linn Meaisín Lúbthachta Rollta 3D?
Sea, tá méid áirithe de ovalization tras-alt nó saobhadh flange bunúsach i lúbthachta rolla. I gcás feadáin bhabhta, is gnách go mbíonn ubhchruthachú ag an gcroigeann teoranta dóibh 3–8% den OD ainmniúil nuair a bhíonn ga an lúb níos mó ná 10 × OD. I gcás codanna cearnacha agus dronuilleogacha, is féidir taobh bulging ag an ga seachtrach a rialú le grooves sorcóir próifíl-mheaitseála a thacaíonn leis na ceithre thaobh le linn lúbthachta. Maidir le bíomaí agus cainéil I, cuirtear cosc ar bhúclaíl gréasáin trí luas agus brú an sorcóir lúbthachta a choigeartú chun rátaí dífhoirmithe rialaithe a choinneáil.
