Tá an Gearradh Tube & Sraith Chamfering Is réiteach déantúsaíochta cliste comhtháite é a chomhcheanglaíonn gearradh feadán ard-chruinneas le chamfering ciumhais uathoibrithe (beveling and deburring) i sreabhadh oibre leanúnach, sioncrónaithe. Cuimsíonn an tsraith de ghnáth trí chroí-mhodúl: a chonaic ciorclach go hiomlán servo le haghaidh gearrtha saor in aisce, a meaisín chamfering le haghaidh próiseála aghaidh deiridh, agus an rialtóir líne táirgeachta uathoibrithe a sheicheamhaíonn agus a nascann an dá oibríocht.
Tugann an córas seo aghaidh go díreach ar na pointí pian a bhaineann le gearradh láimhe traidisiúnta - lena n-áirítear uillinneacha gearrtha neamhréireach, burrs iomarcacha, guaiseacha sábháilteachta ó lanna rothlacha, agus aschur íseal in aghaidh na huaire - trí thorthaí in-athráite, ardchaighdeáin a sheachadadh ag rátaí tréchuir nach féidir le modhanna láimhe a mheaitseáil. Tá sé imscaradh go forleathan i ndéantúsaíocht innealra, comhpháirteanna ngluaisteán, bonneagar iompair iarnróid, agus struchtúir cruach tógála.
Conas a Oibríonn an Próiseas Gearrtha agus Siamsaíochta
Céim 1 – Beathú Feadáin agus Suíomh
Lódáiltear feadáin amha — 3-12 mhéadar ar fad go hiondúil — ar iompróir infeed nó ar bord rollála. Greimeann carr beatha seirbheach-tiomáinte an fheadán agus cuireann sé ar aghaidh go dtí an suíomh gearrtha cláraithe é le cruinneas an fhad ±0.2 mm . Maidir le táirgeadh ard-mheascáin, léann an córas rialaithe sonraí gearrtha ó chóras bainistíochta táirgeachta lárnach agus coigeartóidh sé go huathoibríoch fad beatha idir orduithe.

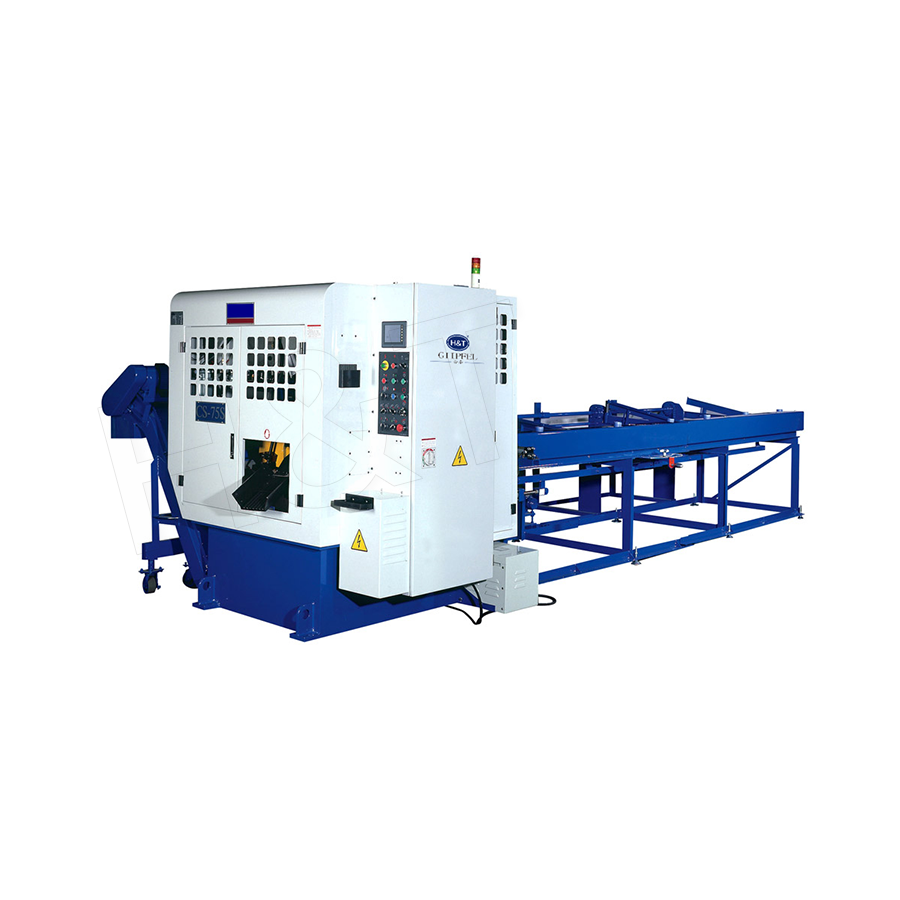

Céim 2 – Gearradh Sábha Ciorclach go hiomlán Servo
Tá an circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:
- Rialú luas lann: Roghnaítear luas fearsaid athraitheach (1,500-4,500 RPM de ghnáth) go huathoibríoch bunaithe ar ghrád ábhair (cruach carbóin, cruach dhosmálta, alúmanam) chun saol an lann a uasmhéadú agus cáilíocht gearrtha.
- Ingearacht aghaidh ghearrtha: Coinníonn rialú servo squareness an aghaidh gearrtha go laistigh de 0.1° , deireadh a chur leis an diall uilleach atá coitianta i gcórais sábhála láimhe nó aeroibrithe.
- Dífhoirmiúchán íosta: Tá an cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
- Foirmiú sliseanna gearr: Táirgeann céimseata ceart lann agus ráta beathaithe sceallóga gearra soláimhsithe seachas bíseanna fada, rud a laghdaíonn gabháil sliseanna agus an gá atá le glanadh sliseanna go minic.
Céim 3 – Aistriú Uathoibríoch go Seamfering
Aistrítear feadáin ghearrtha go huathoibríoch – trí iompróirí seirbheach-tiomáinte, pháirtbhrúiteoirí, nó pioc agus áit róbait – go dtí an stáisiún chamfering. Cuireann sé seo deireadh le láimhseáil láimhe idir an dá oibríocht agus cinntíonn sé go gcoimeádann an feadán gearrtha treoshuíomh ceart don phróiseas chamfering.
Céim 4 – Camfering agus Deburring
Tá an chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45°, nó uillinneacha saincheaptha ), baintear burrs as tolladh an fheadáin agus an trastomhas seachtrach, agus déanann sé an t-aistriú idir an aghaidh gearrtha agus balla an fheadáin a chumasc. Tá leithead aghaidhe agus uillinn chamfer in-ríomhchláraithe agus in-athrá ±0.05 mm agus ±0.5° faoi seach.
Buntáistí Feidhmíochta Thar Mhodhanna Traidisiúnta
| Táscaire Feidhmíochta | Sraith Uathoibrithe | Lámhleabhar / Gearradh Scrábacha |
|---|---|---|
| Cruinneas Fad Gearr | ±0.2 mm | ±1–3 mm |
| Burr Gearr-Aghaidh | Diomaibhseach / gan aon | suntasach; teastaíonn díbhurrú láimhe |
| Crios Tionchar Teas | Ceann ar bith (sábhadh fuar) | Láithreach (scríobach / gearradh lasrach) |
| Tréchur (feadán cruach Ø50 × 3 mm) | 400-800 gearradh in aghaidh na huaire | 60–120 gearradh in aghaidh na huaire |
| Riosca Sábháilteachta Oibreora | Íseal (iata, cosanta) | Ard (lann nochta, spréach) |
| Comhsheasmhacht Uillinn Chamfer | ±0.5° | ±3–5° (meilteoir láimhe) |
Ábhair Infheidhme agus Sonraíochtaí Feadáin
Tá an Gearradh Tube & Sraith Chamfering a innealtóireacht chun raon leathan ábhar miotalach agus céimseata feadáin a láimhseáil. Tá sé ríthábhachtach paraiméadair meaisín a mheaitseáil le hairíonna ábhair chun saol uirlisí agus cáilíocht gearrtha a bharrfheabhsú:
- Cruach charbóin agus cruach cóimhiotail (suas le 1,000 N/mm²): Tá an most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5,000–15,000 gearrtha in aghaidh an lann ar fheadán balla tanaí.
- Cruach dhosmálta (304, 316, 2205 déphléacsacha): Teastaíonn luasanna gearrtha níos ísle agus bratuithe lann chomhdhúile de ghrád níos airde (TiAlN) chun cruas oibre a bhainistiú. Moltar sreabhach gearrtha le breiseáin saor ó shulfar chun éilliú an duine gearrtha a chosc.
- Cóimhiotail alúmanaim: Coscann luasanna gearrtha arda (suas le 4,500 RPM) agus céimseata lann snasta imeall tógtha. Tá imréiteach sliseanna níos tábhachtaí mar gheall ar chlaonadh alúmanam chun smearaidh.
- Copar agus práis: Gearrtar ábhair bhoga go héasca ach teastaíonn lanna géara agus bainistíocht sliseanna ar leith chun sceallóga a ath-tháthú ar an aghaidh ghearrtha a chosc.
Raon toilleadh meaisín tipiciúil: trastomhais seachtracha ó Ø10 mm go Ø220 mm , tiús bhalla ó 0.5 mm go 20 mm, agus faid gearrtha ó 50 mm go 6,000 mm in aghaidh an phíosa, ag brath ar chumraíocht an mheaisín.
Feidhmchláir Tionscail
Comhpháirteanna Sceite Feithicleach agus Fonnadh
Teastaíonn fad gearrtha beachta agus foircinn gan burr le píopaí sceite, tras-bhaill an chassis, agus feadáin chrochta chun feistiú ceart cóimeála agus comh-chaighdeán táthúcháin a chinntiú. Tacaíonn línte gearrtha agus chamfering uathoibrithe seachadadh díreach in am de na hailt feadán gearrtha go díreach chuig robots táthú ar línte cóimeála feithicleach, le hinrianaitheacht bhaisc a thaifeadadh go huathoibríoch.
Struchtúir Iompair Iarnróid
Caithfidh feadáin struchtúracha a úsáidtear i bhfrámaí gluaisteán iarnróid agus i struchtúir tacaíochta rian freastal ar fhulaingtí déine tríthoiseach agus ceanglais cháilíochta dromchla. Cuireann sábhadh fuar deireadh leis na hathruithe microstructural de bharr gearrtha scríobach nó lasair, ag caomhnú friotaíocht tuirse feadáin cruach ard-neart a úsáidtear in iarratais iarnróid atá ríthábhachtach ó thaobh sábháilteachta de.
Comhthionóil Feadáin Hiodrálacha agus Aeroibrithe
Éilíonn línte hiodrálacha ardbhrú foircinn ghearrtha atá foirfe cearnacha, saor ó bhuirr chun ceangail ferrule nó comhbhrú saor ó sceitheadh a chinntiú. Is féidir le burr amháin nó diall uilleach ag an aghaidh gearrtha a bheith ina chúis le teip róin faoi bhrú, rud a fhágann go bhfuil teipeanna costasacha réimse. Cumas na sraithe chun cearn den aghaidh gearrtha a choinneáil go 0.1° a dhéanann sé ina rogha caighdeánach do dhéantóirí feadáin hiodrálacha.
Foirgníocht agus Obair Struchtúrtha Cruach
Táirgtear codanna móra log le haghaidh frámaí tógála, droichid agus áiseanna tionsclaíocha i méideanna móra le faid gearrtha éagsúla. Is féidir le línte táirgeachta uathoibrithe le cumas gearrtha-liosta in-ríomhchláraithe a fhorghníomhú faid éagsúla iolracha in aon athrú amháin gan stopadh le haghaidh tomhas láimhe nó marcáil, ag uasmhéadú uptime.
Comhtháthú Bainistíochta agus Bainistíochta Táirgthe CNC
Tá an automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:
- Iompórtáil gearrliosta: Allmhairítear orduithe táirgeachta ó chórais ERP/MES mar chomhaid ghearrliostaí (CSV nó XML), agus déanann an meaisín ciorruithe go huathoibríoch a sheicheamhú chun asghearrtha iarsmaí a íoslaghdú agus chun an táirgeacht ábhair a uasmhéadú.
- Rianú saoil uirlisí: Tá an controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
- Tuairisciú táirgeachta: Gintear tuairiscí táirgeachta seala (píosaí gearrtha, fad iomlán próiseáilte, imeachtaí downtime, athruithe lann) go huathoibríoch agus is féidir iad a onnmhairiú chuig córais bhainistíochta cáilíochta.
- Diagnóisic cianda: Ceadaíonn nascacht Ethernet cianrochtain ar stádas meaisín, logaí aláraim, agus socruithe paraiméadar, rud a chuireann ar chumas foirne tacaíochta teicniúla fabhtcheartú níos tapúla gan cuairt ar an láthair.
Ceisteanna Coitianta Maidir le Gearradh Tube & Sraith Chamfering
Cad é an difríocht idir sábh ciorclach gearrtha agus banna-sábh gearrtha le haghaidh feadáin?
Cuireann gearradh sábh ciorclach luas i bhfad níos airde agus cáilíocht aghaidh gearrtha ar fáil d'fheidhmchláir feadáin. Is féidir le chonaic ciorclach gearradh a chríochnú ar fheadán cruach carbóin Ø50 mm isteach 3-8 soicind , in aghaidh 30–90 soicind le haghaidh banna-sábh. Táirgeann sábha ciorclach leithead corf níos cúinge freisin (1.5-3 mm vs. 2-4 mm le haghaidh sábha banda), ag laghdú dramhaíl ábhair. Is fearr sábha banda, áfach, chun codanna ballaí tiubha ar thrastomhas an-mhór a ghearradh nuair nach mbíonn méid an lann ciorclach praiticiúil.
An féidir leis an meaisín chamfering chamfers OD agus ID araon a láimhseáil ag an am céanna?
Tá. Próiseálann uirlisí chamfering teaglaim nua-aimseartha an bevel trastomhas seachtrach, bevel trastomhas istigh, agus aghaidh ag an am céanna in oibríocht tumadh amháin, de ghnáth ag comhlánú an dá cheann den fheadán i 8-15 soicind san iomlán . Tá sé seo ríthábhachtach d'iarratais weld-prep nuair is gá an chamfer OD (don groove táthú) agus díbhurrú ID (le haghaidh glaineachta sreafa) a chomhlánú.
Cé chomh tapa agus is féidir an líne a athchumrú le haghaidh trastomhas feadán difriúil?
Le córas clampála agus treoraithe mear-athrú, is gnách go mbíonn gá le hathrú trastomhais 10-20 nóiméad , lena n-áirítear athsholáthar chuck jaw agus coigeartú uirlis chamfering. Ligeann ráillí treorach inchoigeartaithe CNC-rialaithe ar chórais áirithe athruithe trastomhais laistigh den raon cláraithe (m.sh., Ø20–Ø100 mm) le hionchur paraiméadar amháin, nach dteastaíonn aon athrú ar an uirlisiú fisiceach.
Cad é an saol lann tipiciúil, agus conas a dhéanann sé difear do chostas in aghaidh an ghearrtha?
Le haghaidh gearrtha lann chonaic ciorclach carbide-tipped Ø180 mm feadán cruach carbóin Ø50 × 3 mm, tá saol lann tipiciúil 8,000–15,000 gearradh . Ag costas lann tuairim is $150–$300, tá an costas inchaite in aghaidh an ghearrtha faoi $0.03—codán beag den chostas saothair agus cáilíochta a bhaineann le gearradh láimhe agus díbhurrú.
